КТ Трасса - модуль для создания трасс магистральных трубопроводов, формирования профилей и ведомостей.

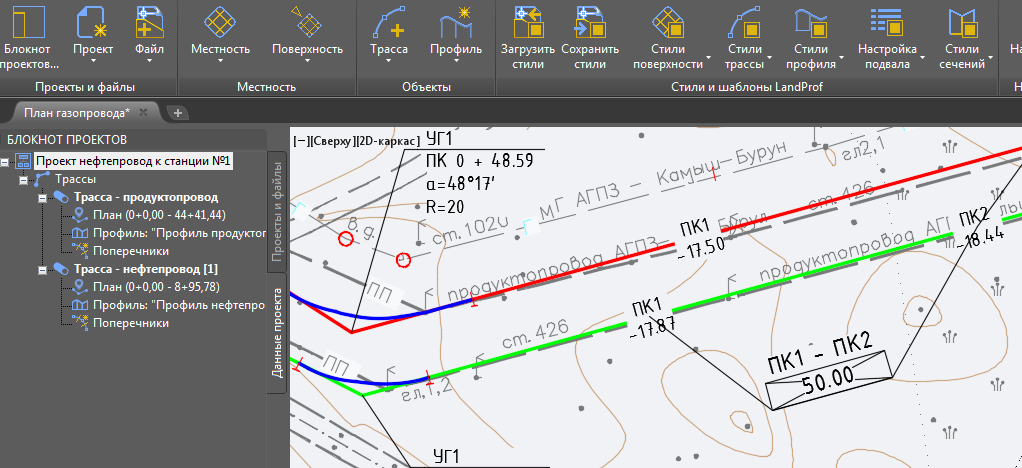

Трасса
Интеллектуальный объект Трасса удобен для работы в среде AutoCAD, имеет ручки для редактирования. Стандартные команды AutoCAD позволяют работать с трассой привычным образом. Трасса имеет несколько режимов редактирования: повороты, пикеты, отметки, пересечения, угодья... Графическим видом трассы и ее оформлением можно управлять с помощью настраиваемых стилей. В одном чертеже может быть множество трасс и профилей.

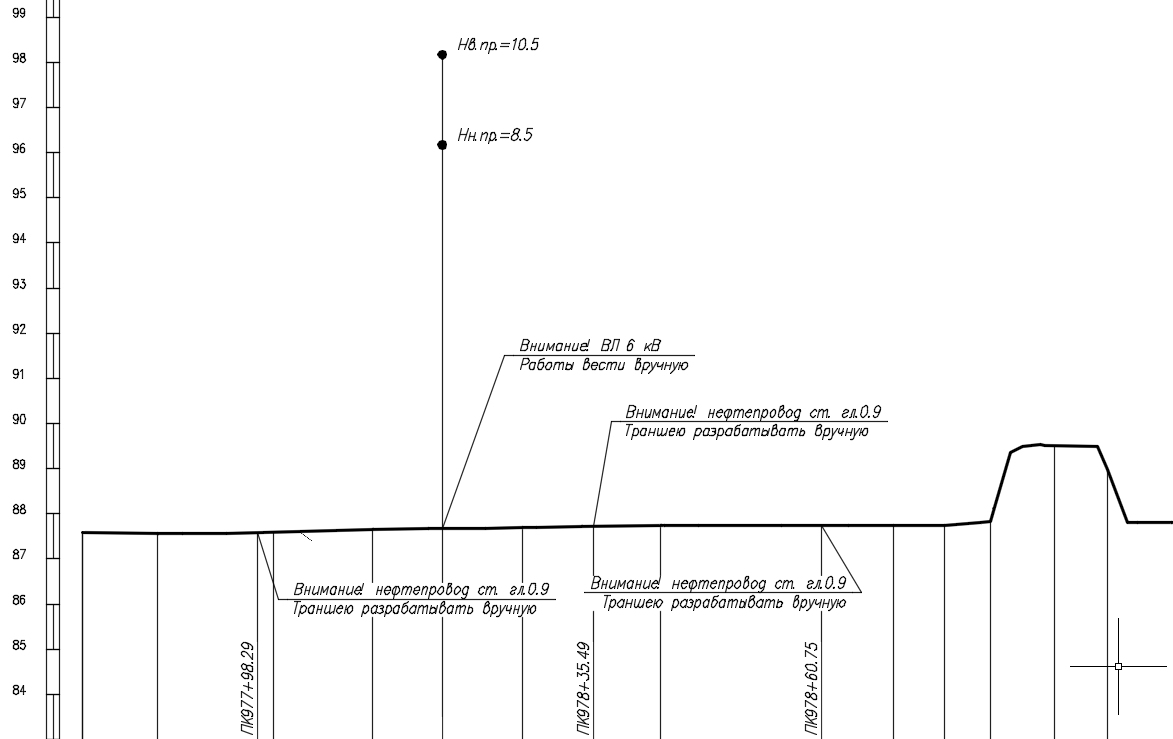

Профиль
Построение профиля трассы и заполнение подпрофильной таблицы (подвала) выполняется с использованием настраиваемых стилей. На профиле наносится оформление в виде ординат, меток пересечений и меток переходов. В зависимости от масштаба профиля выполняется прореживание ординат. Обновление профиля выполняется автоматически при изменении трассы.

Подвал
Для заполнения подвала используются гибко настраиваемые шаблоны. В поставку программы включены шаблоны, часто используемых на профилях газопроводов, нефтепроводов и автомобильных дорог.

Пересечения
В трассе хранится информация о пересекаемых автомобильных, полевых и железных дорогах, трубопроводах, кабелях, линиях электропередачи и водных преградах. Информация может быть внесена вручную или же импортированна из таблиц Excel или из DWG-файла, созданного в CREDO.

Модель данных
Полная информация о проектируемом объекте хранится в цифровой модели данных в оперативной памяти и во внешнем файле в папке проекта. Модель данных динамически связана с графическими объектами Трасса и Профиль на всех чертежах проекта.

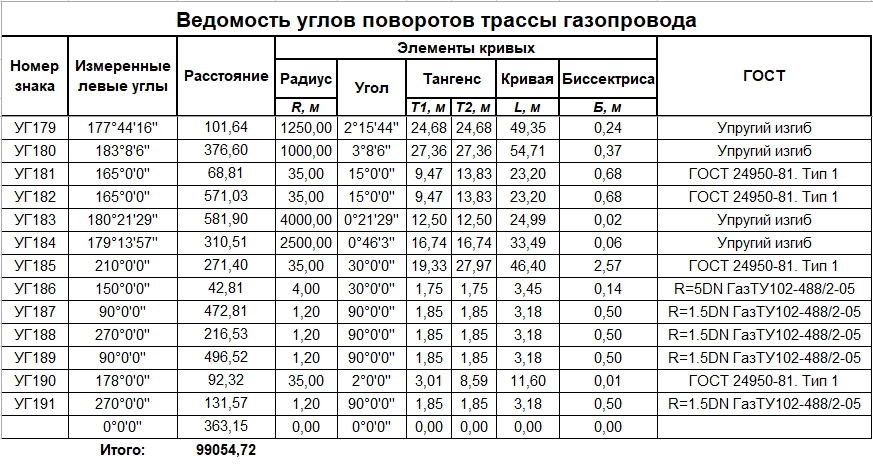

Ведомости
Для создания ведомостей в используется Microsoft SQL Server Reporting Services. Ведомости создаются в таблицах Excel с использованием настраиваемых шаблонов. В поставку программы включено около десятка пакетов с различными шаблонами.

Отметки
Для определения отметок земли используются цифровая поверхность рельефа. Расчет отметок выполняется автоматически или по команде пользователя.

Пикетаж
Расстановка пикетов по трассе выполняется автоматически при создании трассы и при изменении ее геометрии.

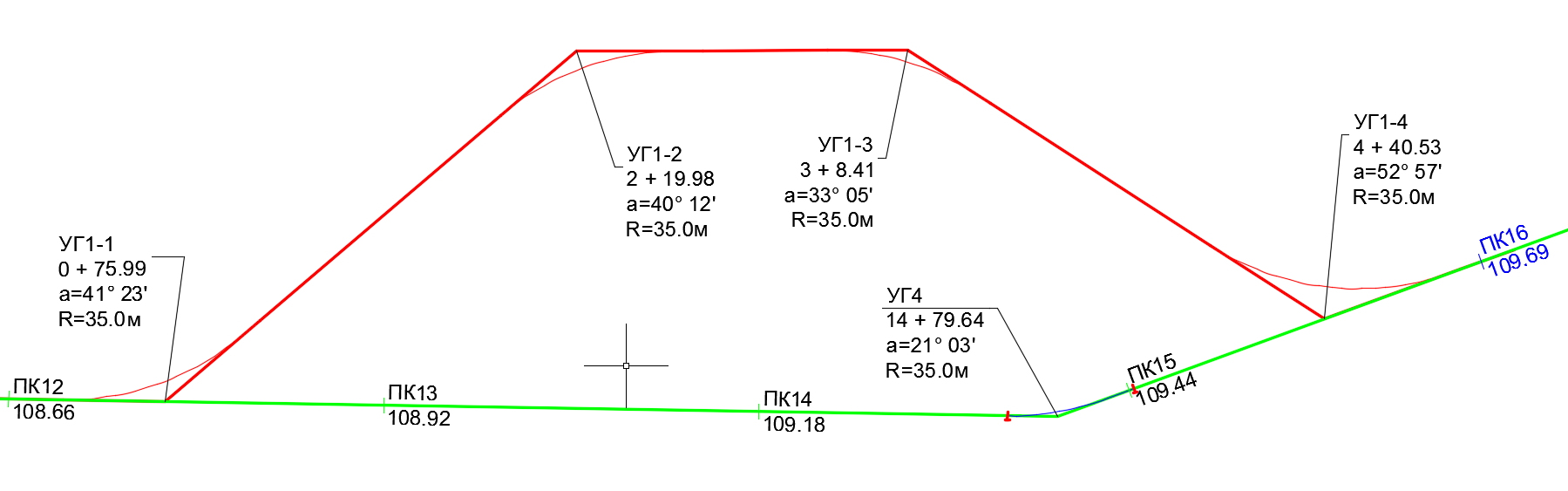

Подбор кривых

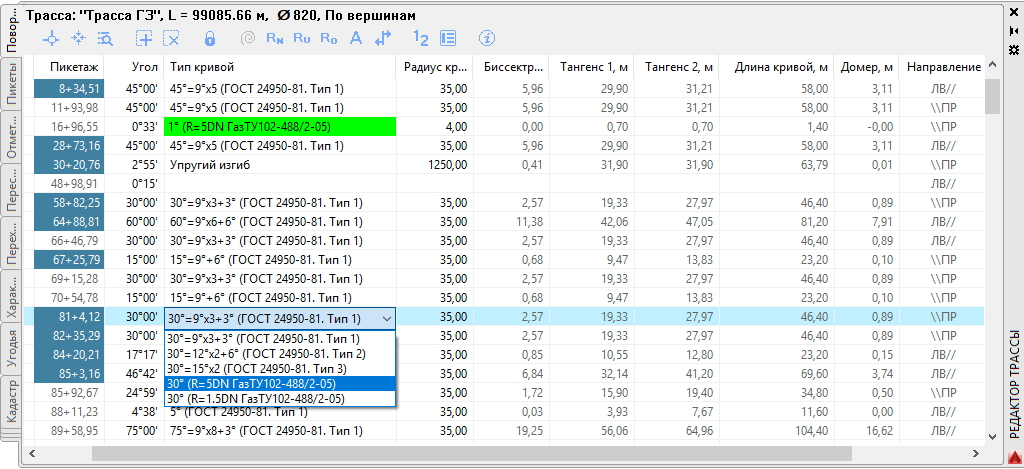

Система Трубопровод содержит методы расчета кривых поворотов трасс магистральных трубопроводов и автомобильных дорог. Форма кривой определяется автоматически по заданным правилам и может быть откорректирована пользователем в Редакторе трассы.

Перетрассировка
Команда перетрассировки позволяет изменить геометрию трассы по предварительно подготовленному участку. Обновление всех профилей трассы выполняется в автоматическом режиме и существенно сокращает время проектирования.
