Импорт пересечений из EXCEL (команда)

Запуск команды

Командная строка > ЛЭНД_ПЕРЕСЕЧЕНИЕ_СОБРАТЬ_ЭКСЕЛЬ (LAND_INTERSECTION_COLLECT_EXCEL)

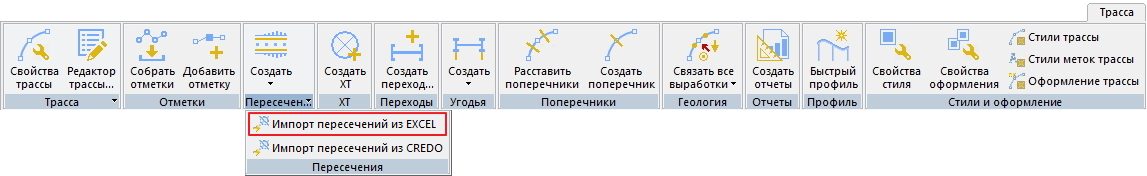

Лента Трасса > Пересечения > Импорт пересечений из EXCEL

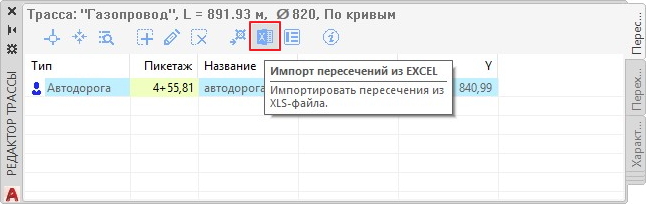

Редактор трассы, вкладка Пересечения > Импорт пересечений из EXCEL

Описание

Импортирует информацию о пересечениях трассы с объектами ситуации из Excel таблицы и сохраняет их в модели данных трассы.

Настйроки импорта хранятся в файле ExcelImportRules.xml и позволяют задавать соответствия названий колонок в Excel таблицы и импортируемых свойств каждого типа объекта: Линия электропередачи, Кабель, Трубопровод, Автодорога, Полевая дорога, Железная дорога, Водная преграда, Другой объект. Файл ExcelImportRules.xml хранится в каталоге Config\LandProf в папке проекта.

Excel таблица

Каждая строка Excel таблицы должна содержать свойства одного объекта.

Заголовки колонок в таблице должны соответсвовать названиям параметров в файле ExcelImportRules.xml.

Обязательные для заполнения являются колонки Тип объекта, ПК, Угол пересечения, Наименование. Порядок следования колонок в таблице - произвольный.

В ячейке Тип объекта задаются строки из следующего списка: Линия электропередачи, Кабель, Трубопровод, Автодорога, Полевая дорога, Железная дорога, Водная преграда, Другой объект. Записи з другими названиями при импорте игнорируются.

В таблице не должно быть объединенных ячеек, пустых и скрытых строк.

В качестве разделителя целой и дробной частями числового значения может использоваться точка или запятая.

Примеры XLS-файлов с пересечениями могут использоваться как шаблоны.

Свойства

Свойства коммуникаций загружаются из таблице по соответсвующим названиям колонок. Свзяь названий колонок и свойств объекта коммуникации задается в настройках импорта в файле ExcelImportRules.xml.

*Тип пересечения*	*Название свойства*	*Тип данных*	*Название колонок в XLS-файле*

Общие	Type	string	Тип объекта: Линия электропередачи, Кабель, Трубопровод, Автодорога, Полевая дорога, Железная дорога, Водная преграда, Другой объект
	Name	string	Наименование
	PK	pk	ПК
	Angle	angle	Угол пересечения
	Concordance	string	Согласование
	Organization	string	Организация
	Owner	string	Владелец
	Remark	string	Примечание

Автодорога	Category	string	Категория
	SurfType	string	Вид покрытия
	RoadWidth	double	Ширина покрытия, м
	RoadLeftPK	pk	Край покрытия слева, ПК
	RoadRightPK	pk	Край покрытия справа, ПК
	GroundWidth	double	Ширина насыпи по верху, м
	GroundLeftPK	pk	Бровка насыпи слева, ПК
	GroundRightPK	pk	Бровка насыпи справа, ПК
	MoundFootWidth	double	Ширина основания насыпи, м
	MoundLeftPK	pk	Подошва насыпи слева, ПК
	MoundRightPK	pk	Подошва насыпи справа, ПК
	MoundHeight	double	Высота насыпи, м
	KM	string	КМ по дороге

Полевая дорога	RoadWidth	double	Ширина, м
	RoadLeftPK	pk	Край покрытия слева, ПК
	RoadRightPK	pk	Край покрытия справа, ПК

Железная дорога	Category	string	Категория
	Type	string	Тип
	KM	string	КМ по дороге
	RoadWidth	double	Ширина путей, м
	RoadLeftPK	pk	Крайний левый рельс, ПК
	RoadRightPK	pk	Крайний правый рельс, ПК
	GroundWidth	double	Ширина насыпи по верху, м
	GroundLeftPK	pk	Бровка насыпи слева, ПК
	GroundRightPK	pk	Бровка насыпи справа, ПК
	MoundFootWidth	double	Ширина основания насыпи, м
	MoundLeftPK	pk	Подошва насыпи слева, ПК
	MoundRightPK	pk	Подошва насыпи справа, ПК
	GroundHeight	double	Высота насыпи, м
	UpperWireHeight	double	Высота верхнего провода, м
	LowerWireHeight	double	Высота нижнего провода, м
	RailsCount	int	Количество путей

Линия электропередачи	WiresSchema	string	Схемы расположения проводов
	IsectWiresCount	int	Количество проводов
	LowerWireHeight	double	Высота нижнего провода, м
	UpperWireHeight	double	Высота верхнего провода, м
	LeftWirePoint	pk	Крайний провод слева, ПК
	RightWirePoint	pk	Крайний провод справа, ПК
	DateAndAirTemperature	string	Дата и температура воздуха
	MaxWireSag	double	Максимальный провис провода, м
	VoltageKV	double	Напряжение, кВ

Трубопровод	Diameter	double	Диаметр, мм
	DepthToTopM	double	Заглубление до верха, м
	Material	double	Материал
	TechnicalState	string	Техническое состояние

Кабель	IsectWiresCount	int	Количество проводов
	SectionMM	double	Сечение, мм
	VoltageKV	double	Напряжение, кВ
	DepthToTopM	double	Заглубление, м
	TechnicalState	string	Техническое состояние

Водная преграда	MarkWE	double	Урез. Отметка уровня воды, м
	DateWE	date	Урез. Дата замера уровня воды
	SpeedSurfWE	double	Урез. Скорость пов., м/с
	SpeedBottomWE	double	Урез. Скорость дон., м/с
	ConsumptionWE	doube	Урез. Расход, м3/с
	Mark1%	double	ГВВ1%, м
	SpeedSurfWL1%	double	ГВВ1%. Скорость пов., м/с
	SpeedBottomWL1%	double	ГВВ1%. Скорость дон., м/с
	ConsumptionWL1%	doube	ГВВ1%. Расход, м3/с
	Mark2%	double	ГВВ2%, м
	SpeedSurf2%	double	ГВВ2%. Скорость пов., м/с
	SpeedBottom2%	double	ГВВ2%. Скорость дон., м/с
	Consumption2%	doube	ГВВ2%. Расход, м3/с
	Mark3%	double	ГВВ3%, м
	SpeedSurf3%	double	ГВВ3%. Скорость пов., м/с
	SpeedBottom3%	double	ГВВ3%. Скорость дон., м/с
	Consumption3%	doube	ГВВ3%. Расход, м3/с
	Mark5%	double	ГВВ5%, м
	SpeedSurf5%	double	ГВВ5%. Скорость пов., м/с
	SpeedBottom5%	double	ГВВ5%. Скорость дон., м/с
	Consumption5%	doube	ГВВ5%. Расход, м3/с
	Mark10%	double	ГВВ10%, м
	SpeedSurf10%	double	ГВВ10%. Скорость пов., м/с
	SpeedBottom10%	double	ГВВ10%. Скорость дон., м/с
	Consumption10%	doube	ГВВ10%. Расход, м3/с
	Mark10%20	double	ГВВ10% 20 сут.ст., м
	SpeedSurf10%20	double	ГВВ10% 20 сут.ст. Скорость пов., м/с
	SpeedBottom10%20	double	ГВВ10% 20 сут.ст. Скорость дон., м/с
	Consumption10%20	doube	ГВВ10% 20 сут.ст. Расход, м3/с
	MarkWLobs	double	ГВВ наблюд., м
	SpeedSurfWLobs	double	ГВВ наблюд. Скорость пов., м/с
	SpeedBottomWLobs	double	ГВВ наблюд. Скорость дон., м/с
	ConsumptionWLobs	doube	ГВВ наблюд. Расход, м3/с
	MarkWLldh	double	ГВВ лдх., м
	SpeedSurfWLldh	double	ГВВ лдх. Скорость пов., м/с
	SpeedBottomWLldh	double	ГВВ лдх. Скорость дон., м/с
	ConsumptionWLldh	doube	ГВВ лдх. Расход, м3/с
	MarkALWL	double	СМГВ, м
	SpeedSurfALWL	double	СМГВ. Скорость пов., м/с
	SpeedBottomWLALWL	double	СМГВ. Скорость дон., м/с
	ConsumptionWLALWL	doube	СМГВ. Расход, м3/с
	MarkACWL	double	СРГВ, м
	SpeedSurfACWL	double	СРГВ. Скорость пов., м/с
	SpeedBottomACWL	double	СРГВ. Скорость дон., м/с
	ConsumptionACWL	doube	СРГВ. Расход, м3/с
	MarkALWLsum	double	СМГВ лент., м
	SpeedSurfALWLsum	double	СМГВ лент. Скорость пов., м/с
	SpeedBottomALWLsum	double	СМГВ лент. Скорость дон., м/с
	ConsumptionALWLsum	doube	СМГВ лент. Расход, м3/с
	MarkALWLwint	double	СМГВ зимн., м
	SpeedSurfALWLwint	double	СМГВ зимн. Скорость пов., м/с
	SpeedBottomALWLwint	double	СМГВ зимн. Скорость дон., м/с
	ConsumptionALWLwint	doube	СМГВ зимн. Расход, м3/с
	MarkAMS	double	Абс. мин. летн., м
	SpeedSurfAMS	double	Абс. мин. летн. Скорость пов., м/с
	SpeedBottomAMS	double	Абс. мин. летн. Скорость дон., м/с
	ConsumptionAMS	doube	Абс. мин. летн. Расход, м3/с
	MarkAMW	double	Абс. мин. зимн., м
	SpeedSurfAMW	double	Абс. мин. зимн. Скорость пов., м/с
	SpeedBottomAMW	double	Абс. мин. зимн. Скорость дон., м/с
	ConsumptionAMW	doube	Абс. мин. зимн. Расход, м3/с
	MarkWLdate	double	ГВВ (дата), м
	DateWLdate	double	ГВВ (дата). Дата замера
	SpeedSurfWLdate	double	ГВВ (дата). Скорость пов., м/с
	SpeedBottomWLdate	double	ГВВ (дата). Скорость дон., м/с
	ConsumptionWLdate	doube	ГВВ (дата). Расход, м3/с
	LeftCoast	pk	Левый берег, ПК
	RightCoast	pk	Правый берег, ПК
	Navigability	string	Судоходность
